不用“超材料原子”也能看清比声波还小的物体

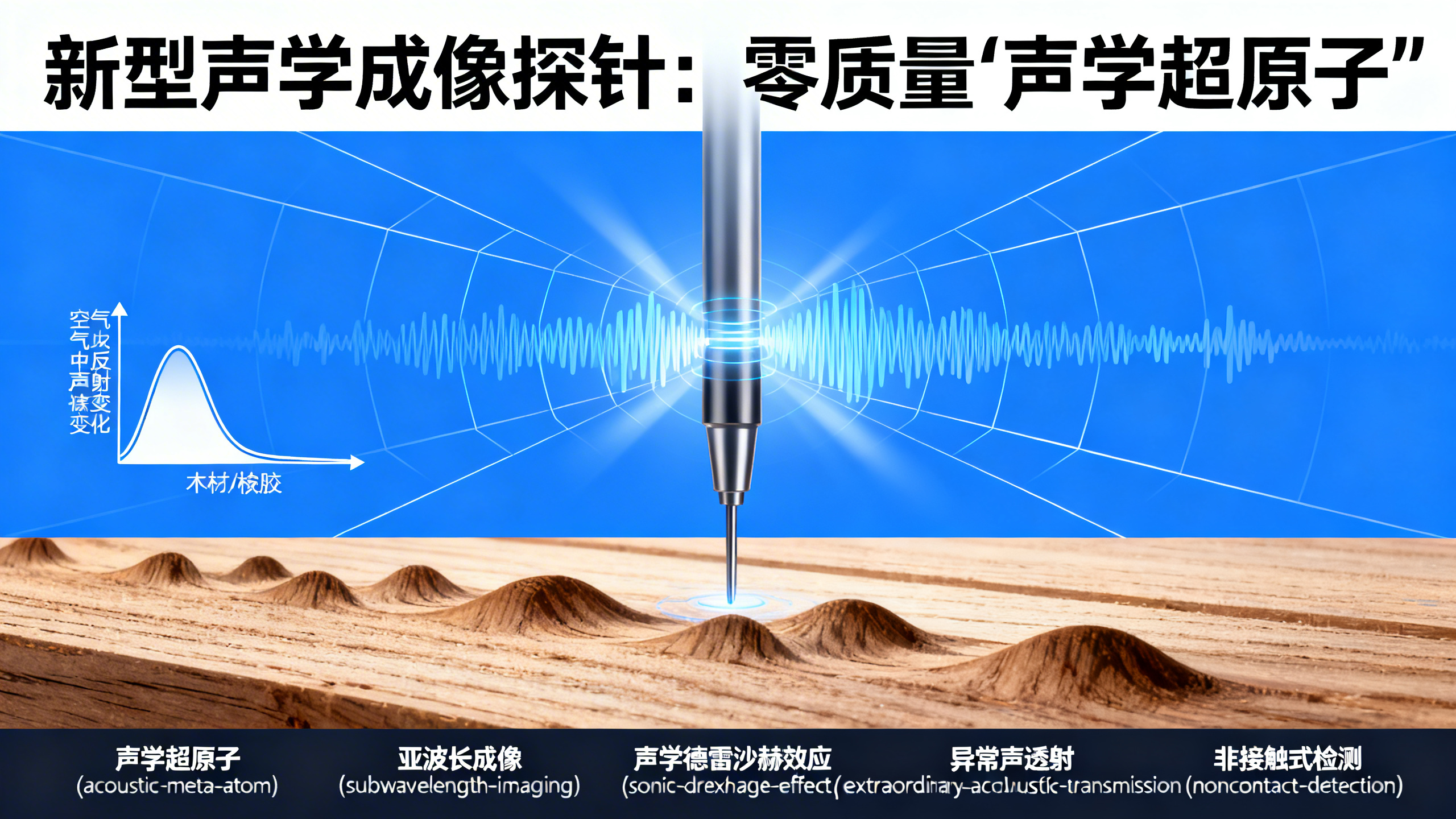

本文报道了一种基于‘零质量声学超原子’的亚波长成像新技术。传统声学成像受限于衍射极限（约半个波长），难以分辨微小结构；而本研究巧妙利用‘声学德雷沙赫效应’——即当物体靠近振动膜片时，会改变其周围声场的惯性阻抗，从而引起共振频率下移和反射系数变化。研究人员设计了一个空气填充波导，末端安装一张极薄的圆形聚乙烯膜（直径11毫米），膜片前方加装圆锥形尖端。整个结构构成一个‘零质量超原子’：在特定千赫兹频率（如1340 Hz，对应波长约25.6厘米）下，膜片振动呈现等效质量为零的共振状态，使原本几乎无法穿透的声波能高效‘异常透射’通过微小孔径。当探针靠近被测物体时，物体反射回来的声波会干扰尖端附近的声场，改变其有效惯性阻抗，进而灵敏地调制波导内的声反射系数。通过测量这一反射系数，即可反推出物体距离（深度信息）和轮廓（横向信息）。实验表明：在2毫米探-物间距下，横向分辨率约为13毫米（即λ/20），可清晰分辨宽度仅10毫米的木质十字形结构边缘；纵向分辨率更达0.4毫米（即λ/650），能精准捕捉厚度仅0.8毫米的橡胶三角形高度变化。该方法具有三大优势：一是完全非接触，避免损伤软质样品；二是探针呈圆对称结构，响应各向同性，成像无方向性畸变；三是适用于多种材料（如木材、聚氨酯橡胶、泡沫等），尤其对声阻抗接近空气的材料灵敏度高。文中还讨论了未来改进方向，例如引入双麦克风法测量复反射系数以获取材料弹性信息，或缩小探针尺寸用于超声频段以进一步提升分辨率，甚至结合反馈控制实现共振频率成像，为材料表征、生物组织检测和工业无损评估提供全新工具。
